400G DAC-кабели: обзор, сравнение с AOC и рекомендации по выбору для инженеров сетей
С развитием дата-центров и высокопроизводительных сетей потребность в сверхвысокой пропускной способности и низкой задержке возрастает. Решения на основе 400G становятся стандартом, особенно для соединений на короткие расстояния. В таких сценариях кабели Direct Attach Copper (DAC) предлагают минимальную задержку, низкое энергопотребление и приемлемую цену.
Эта статья предназначена для инженеров сетей и специалистов по ЦОД, раскрывая технические аспекты 400G DAC: определение, разновидности, принцип работы, сравнение с AOC, варианты применения и практические советы по выбору и внедрению.
1. Что такое 400G DAC-кабели?
Определение

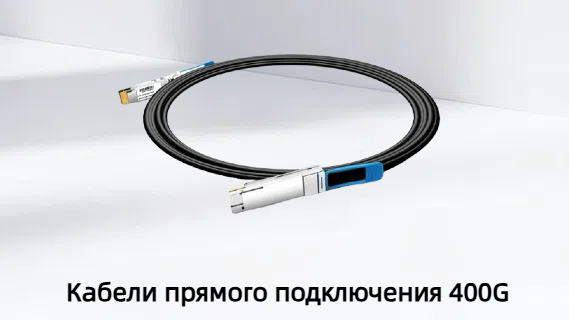

400G DAC — это медный кабель с фиксированными коннекторами (например, QSFP-DD или OSFP) на обоих концах, обеспечивающий полосу 400 Гбит/с без использования оптических компонентов. Он напрямую подключается к портам коммутаторов, сетевых адаптеров или серверов.
Подходит для:
Внутри стоечных соединений (в пределах 1–3 метров)
Подключения серверов, систем хранения и коммутаторов
Высокопроизводительных вычислительных кластеров
Основные разновидности
| Тип | Описание |
|---|---|
| Пассивный DAC | Не содержит активной электроники. Минимальная стоимость и энергопотребление, но ограниченная длина (до ~3 м). |
| Активный DAC | Встроена схема компенсации потерь (эквалайзеры, усилители). Увеличенная длина (до ~10 м), требует питания. |
| QSFP-DD / OSFP | Форм-факторы для подключения к 400G портам. Выбор зависит от оборудования. |
| Breakout DAC | Один конец — 400G, другой — 4×100G, 8×50G и т.п. Для подключения к устройствам с более низкой скоростью. |
2. Конструкция и принцип работы
Физическая структура
Пары “витая пара” с экранированием
Состоит из 8 дифференциальных пар (по 50 Гбит/с каждая), экранированных для защиты от наводок.Коннекторы
Напоминают по форме оптические модули, но внутри соединены напрямую с медными жилами. В активных вариантах размещены микросхемы коррекции сигнала.
Сигнальная передача
Модуляция PAM4
Используется для передачи 50 Гбит/с на одну пару. Требует высокого качества сигнала.Импеданс и потери
Согласованный импеданс (100 Ом), качественные материалы и защита от перекрестных помех — ключевые характеристики.Энергопитание
Пассивный: питание не требуется
Активный: потребляет 1–3 Вт
3. Основные характеристики и производительность
| Характеристика | Значение |
|---|---|
| Пропускная способность | 400 Гбит/с (8×50 Гбит/с PAM4) |
| Задержка | Минимальная — <5 нс/м. Подходит для критичных к задержке приложений |
| Энергопотребление | От 0 Вт (пассивный) до 3 Вт (активный) |
| Стоимость | Ниже, чем у оптики и AOC |
| Масса и габариты | Толще, чем оптика, требует грамотной укладки |
| Надежность | Высокая, при соблюдении радиуса изгиба и правил эксплуатации |

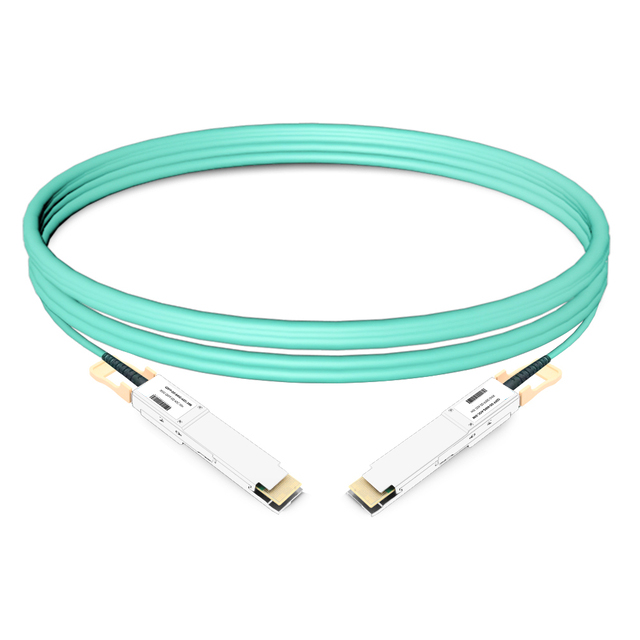

4. Сравнение 400G DAC и AOC
| Параметр | 400G DAC | 400G AOC |
|---|---|---|
| Среда передачи | Медь (твинaкс) | Волокно (оптика) |
| Дальность | 1–3 м (пассивный), до 10 м (активный) | 30–100 м (на OM3/OM4) |
| Задержка | Минимальная | Выше за счёт преобразований |
| Питание | 0–3 Вт | 3–6 Вт |
| EMI-защита | Умеренная | Отличная |
| Гибкость | Жестче | Более гибкий кабель |
| Устойчивость к изгибам | Высокая | Низкая |
| Стоимость | Ниже | Выше |
| Применение | В пределах одной стойки или между двумя | Для средних расстояний и плотной укладки |
5. Сценарии применения и рекомендации по выбору
Сценарии использования
| Сценарий | Пример |
|---|---|
| Внутри стойки | Коммутатор – серверы/хранилище |
| Между стойками | Прямое соединение соседних стоек |
| HPC-кластеры | Ультранизкая задержка между нодами |
| Финансовые системы | HFT-сети, где важна минимальная задержка |
| Breakout-сценарии | Подключение 4×100G к одному 400G порту |
| Малые ЦОД/Edge | Экономия и простота обслуживания |
Как выбрать подходящий кабель
| Критерий | Рекомендация |
|---|---|
| Длина | До 3 м — пассивный DAC; до 10 м — активный DAC; далее — AOC/оптика |
| Форм-фактор | QSFP-DD, OSFP — по совместимости с оборудованием |
| Питание | DAC лучше при ограничениях по питанию/охлаждению |
| Маршрутизация | DAC требует продуманной укладки |
| EMI-среда | AOC предпочтительнее при высоком уровне помех |
| Цена | DAC значительно дешевле при схожей производительности |
| Тестирование | Проверка BER, jitter, auto-negotiation обязательна |
| Надёжность | Использовать проверенные бренды, избегать резких изгибов |
6. Установка, тестирование и эксплуатация
Установка
Проверка целостности кабеля
Подключение в порт до фиксации
Укладка кабеля в соответствии с радиусом изгиба
Проверка статуса линка
Тестирование
Используйте
ping,iperf, или специализированные тестерыОцените BER, глазковую диаграмму, jitter
Проведите тестирование в боевой нагрузке (например, LACP/MLAG)
Обслуживание
Периодически проверяйте соединение
Ведите учёт замен, ошибок и логов
Активные DAC требуют мониторинга температуры и питания
Заключение
400G DAC-кабели — идеальное решение для коротких и высокоскоростных соединений в современных сетях. Они обеспечивают низкую задержку, минимальное энергопотребление, высокую надёжность и экономичность. При выборе между DAC, AOC и оптикой важно учитывать длину, совместимость, условия эксплуатации и требования к задержке.
Для инженеров и архитекторов дата-центров знание этих факторов позволит строить стабильную и производительную инфраструктуру следующего поколения.
