Введение

В последние годы спрос на высокоскоростную передачу данных и компактные сетевые решения стремительно растет. Классические одномодовые и многомодовые волоконно-оптические кабели постепенно не удовлетворяют жестким требованиям к плотности каналов и энергоэффективности. На этом фоне на смену приходят многоканальные волоконные кабели (Multi-Core Fiber), внутри которых несколько оптических ядер (core) заключены в единую внешнюю оболочку. Чтобы обеспечить надежное и простое соединение таких кабелей с оборудованием, используют специальные соединители ― coupling connectors.

Что такое многоканальный волоконный кабель (Multi-Core Fiber)?

Многоканальный волоконный кабель представляет собой оптический кабель, который содержит несколько отдельных оптических ядер (обычно от 2 до 8 и более) внутри одной общей оболочки. Каждое ядро может передавать свою собственную оптическую волну, что существенно повышает плотность каналов при тех же монтажных и пространственных ограничениях.

• Ключевые особенности Multi-Core Fiber:

  1. Повышенная плотность каналов. Несколько световых каналов передаются по одному кабелю, сокращая количество отдельных кабелей.

  2. Сокращение занимаемого пространства. Это особенно критично для ЦОД, где важно минимизировать размеры кабельной инфраструктуры.

  3. Снижение затрат на монтаж и материалы. Меньше кабельных трасс и соединительных элементов.

Однако для эффективного использования многоядерных волокон необходимы специальные разъемы, которые позволяют точно выравнивать и соединять все ядра одновременно.

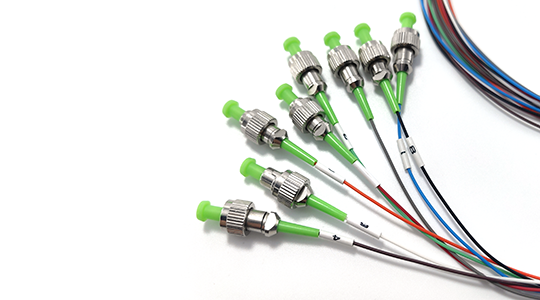

Соединители для многоканальных волокон (Multi-Core Fiber Coupling Connectors)

Определение и принцип работы

Соединитель для многоканальных волокон (Multi-Core Fiber Coupling Connector) ― это оптический разъем, разработанный для одновременного сопряжения нескольких оптических ядер из одного кабеля с соответствующими ядрами другого кабеля, патч-панели или оптического оборудования. Главная задача такого соединителя ― обеспечить точную юстировку (выравнивание) всех ядер друг к другу, минимизируя потери сигнала при передаче.

Основные элементы конструкции:

1. Корпус разъема. Обычно выполнен из высокоточной керамики или металла с полировкой, чтобы обеспечить точное позиционирование и механическую прочность.

2. Полианкровая вставка (ferrule). Внутри корпуса располагается полианкровая вставка с отверстиями или пазами, которые точно соответствуют расположению ядер многоканального волокна.

3. Контактная панель (mating interface). При стыковке двух соединителей контактные поверхности должны быть идеально отполированы и иметь минимальный зазор между ядрами.

4. Механизм фиксации. Защелки или пружинные механизмы, удерживающие соединитель в патч-панели или оборудовании.

При подключении двух многоканальных волокон разъемы “заходят” друг в друга, и каждое оптическое ядро одного кабеля точно подсоединяется к ядру другого. Это позволяет передавать по нескольким каналам одновременно без значительных дополнительных потерь.

Основные виды соединителей

Существует несколько основных типов соединителей, адаптированных под разные форм-факторы и требования к плотности каналов:

1. MPO/MTP®-разъемы

   • Широко распространены в ЦОД и телекоммуникациях.

   • Обычно рассчитаны на 12, 24 или 48 волокон (ядр) одновременно.

   • MTP® ― улучшенная версия MPO с более высокой точностью полировки и меньшими потерями.

   • Применяются вместе с ribbon-кабелями (плоскими лентоподобными волокнами).

   • Ключевое преимущество: высокая плотность, стандартизованные интерфейсы.

2. Нестандартные или фирменные решения для многоканальных кабелей

   • В некоторых промышленных и специализированных областях используют разъемы с 2, 4 или 7 ядрами внутри единого корпуса.

   • Такие разъемы позволяют снизить габариты и стоимость при небольшом числе каналов.

   • Часто встречаются в системах сенсоров, специализированных измерительных сетях и оборонных приложениях.

3. Гибридные мультиконтактные разъемы

   • Сочетают оптические и электрические контакты в одном корпусе.

   • Удобны там, где требуется передавать питание или управляющие сигналы вместе с оптоволоконной связью.

Преимущества использования многоканальных волоконных соединителей

1. Высокая плотность каналов и компактность

   • Одновременное сопряжение до нескольких десятков ядер сокращает число отдельных разъемов и кабелей.

   • Экономия пространства в стойках и коммутационных панелях.

2. Снижение оптических потерь и отражений

   • Точная юстировка всех ядер обеспечивает минимальные потери (<0,35 дБ на один контакт для качественных MPO/MTP®-разъемов).

   • Оптимизированная полировка и выравнивание сокращают количество отражений и повышают стабильность сигнала.

3. Упрощенная установка и обслуживание

   • Быстрое подключение и отключение нескольких каналов одновременно.

   • Снижаются трудозатраты при монтажных работах и при замене поврежденных участков.

4. Гибкость в построении сетевой инфраструктуры

   • Легко масштабировать систему: добавление кабеля с 12, 24 или 48 ядрами без замены корпуса оборудования.

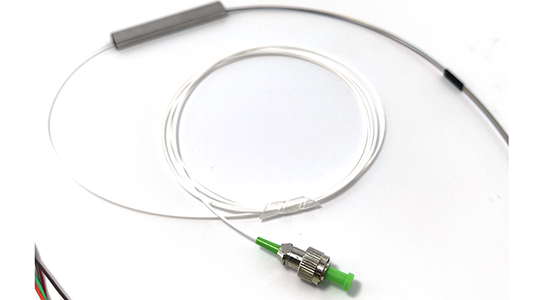

   • Возможность комбинировать многоканальные и одномодовые/многомодовые кабели через адаптеры и разветвители.

5. Унифицированные стандарты (для MPO/MTP®)

   • Стандартизация (IEC 61754-7, TIA-604-5) обеспечивает совместимость оборудования разных производителей.

   • Упрощает закупки и гарантирует качество компонентов.

Области применения

1. Центры обработки данных (ЦОД)

ЦОД ― одна из ключевых отраслей, нуждающихся в высокой плотности каналов и экономии пространства. В современных дата-центрах количество серверов и сетевых коммутаторов стремительно растет, что требует увеличения пропускной способности и компактных решений для оптической коммутации.

• Стендовые коммутации (rack-to-rack). Использование MPO/MTP® кабелей с 24 или 48 каналами для межстойковых подключений.

• Устройства высокой плотности портов. Коммутаторы с MPO-портами, которые позволяют напрямую подключать многоканальные кабели без дополнительных пигтейлов.

• Гибкие кабельные тракты. Плоские ribbon-кабели упрощают укладку в кабельных каналах и стойках.

2. Высокопроизводительные вычисления (HPC)

Суперкомпьютеры и кластеры нуждаются в быстрых и надежных соединениях между вычислительными узлами. Высокая плотность многоканальных разъемов упрощает организацию сложных топологий переключений.

• Межсоединения узлов. Многоканальные оптические соединения сокращают задержки и потери при передаче данных между нодами.

• Уменьшение задержек (latency). Однородные многоканальные решения позволяют минимизировать время коммутации.

3. Телекоммуникационные сети и операторы связи

Провайдеры магистральных и региональных сетей внедряют многоканальные решения для увеличения пропускной способности и сокращения числа «костыльных» разъемов.

• Оптические линии связи (OWC). Увеличение плотности каналов на оптических распределительных узлах.

• Патч-панели высокой плотности. Упрощают управление инфраструктурой и снижают затраты на техническое обслуживание.

4. Промышленная автоматизация и системы измерения

В автоматизированных производственных системах, где используется передача данных и сигналов по оптоволокну (например, для датчиков, роботов, систем видеонаблюдения), важно иметь компактные и надежные соединители.

• Сенсорные сети. Подключение мультикор-датчиков к блоку сбора данных по многоканальным разъемам.

• Робототехника и ПЛК. Передача сигналов управления и телеметрии по одному многоканальному кабелю.

5. Оборудование для тестирования и измерений

Многоканальные тестовые стенды и спектральные анализаторы используют мультикор-разъемы для параллельной проверки нескольких каналов одновременно.

Как выбрать правильный соединитель для Multi-Core Fiber

При выборе соединителя для многоканального волоконного кабеля следует обратить внимание на следующие ключевые параметры:

1. Количество ядер. Убедитесь, что разъем соответствует числу ядер в кабеле (2, 4, 7, 12, 24, 48 и т. д.).

2. Тип волокна. Одномодовое (OS2), многомодовое (OM3, OM4) или специализированное многоканальное волокно. Разные типы волокна имеют свои требования к полировке и диаметру ядра.

3. Потери вставки (insertion loss). Оцените максимальные потери при стыковке (обычно <0,35 дБ для качественных MPO/MTP® систем).

4. Возвратные потери (return loss). Чем выше (в абсолютных значениях), тем меньше отражений (обычно >20 дБ).

5. Материал корпуса и вставки. Керамические вкладки (ferrule) обеспечивают более точное выравнивание по сравнению с пластиковыми.

6. Стандарты и сертификация. Применяйте сертифицированные стандарты (IEC, TIA/EIA), особенно в критичных проектах.

7. Механическая надежность. Обращайте внимание на ресурс циклов подключения/отключения (обычно не менее 500 циклов).

Рекомендации по монтажу и уходу

1. Чистота разъемов. При каждой установке протирайте торцы волокон специальными безворсовыми салфетками с изопропиловым спиртом.

2. Не перегибайте кабель. Минимальный радиус изгиба должен соответствовать спецификациям производителя (обычно не менее 30 мм для многоканальных кабелей).

3. Контроль юстировки. При стыковке используйте инспекционные микроскопы для проверки выравнивания и наличия загрязнений.

4. Маркировка и документация. Четко маркируйте кабели и разъемы, чтобы упростить дальнейший монтаж, ремонт и расширение сети.

Заключение

Соединители для многоканальных (Multi-Core) волоконных кабелей ― это ключевой элемент современной высокоплотной оптической инфраструктуры. Они позволяют одновременно соединить несколько оптических ядер, сокращая затраты на монтаж, минимизируя занимаемое пространство и обеспечивая высокую пропускную способность. Основные области применения включают центры обработки данных, высокопроизводительные вычисления, телекоммуникационные сети, промышленную автоматизацию и тестовое оборудование. При выборе разъема обращайте внимание на число ядер, тип волокна, потери вставки и возвратные потери, а также на стандарты и качество изготовления.

Переход на многоканальные решения ― это не просто технологический тренд, а необходимость для удовлетворения растущих требований к скоростям и плотности сетей. Интеграция Multi-Core Fiber и соответствующих соединителей позволит вашей компании добиться высокой надежности и масштабируемости оптической инфраструктуры, оставаясь конкурентоспособной в условиях жестких требований к современным телекоммуникациям.
